聚苯颗粒保温板产品介绍

1、保温隔热节能效果好
聚合聚苯颗粒保温板防火保温板延续了传统EPS泡沫板导热系数小，蓄热系数大的优点，比市场上无机活性保温砂浆、泡沫玻璃等保温效果好。
2、聚合聚苯颗粒保温板安全、防火—A级阻燃型材料
真金保温板克服了传统EPS泡沫板易燃的缺点，安全性能非常高。完全达到公安部与住房和城乡建设部联合下发的公通字[2009]46号文件所规定的保温材料A级防火标准。
3、聚合聚苯颗粒保温板强度比岩棉、酚醛板高，不吸水、不脱落、易施工。
4、系统性能优越

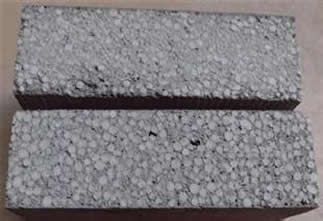

聚合聚苯颗粒保温板是闭合且发泡的球状分子结构，重量相对较轻，尺寸稳定性好，无毒，系统经耐候性实验，即经过80次高温－淋水循环和30次加热－冷冻循环后，未出现饰面层起泡、空鼓和脱落现象，未产生渗水裂缝，抗冲击性能面砖达到10J，抗冲击性能涂料达到10J，性能优越。
5、工艺成熟
聚合聚苯颗粒保温板施工工艺与传统的EPS板薄抹灰外墙外保温系统施工工艺相同，施工工艺成熟，便于工人施工，且安全可靠，不会存在其他新型材料系统不稳定的缺陷。
6、性价比优越
聚合聚苯颗粒保温板保留了传统EPS泡沫板的“导热系数低、保温效果好、工艺成熟”的优点，并且成本低廉，价格远远低于市场上同类A级阻燃型保温材料，以普通材料的价格获得A级阻燃的效果，性价比优越，市场前景广阔。
三，施工工艺
1、施工工艺流程
基层准备→ 测量、放线 →粘翻包玻纤网布 → 粘贴真金保温板 → 固定锚栓 → 抹3-5mm抹面砂浆并压入网格布→ 保温层完成
2、施工工艺说明
2.1 结构墙体基面必须清理干净，施工前按国家相关标准全面组织检验墙面平整度和垂直度。用2m靠尺检查，最大偏差不大于5mm，超差部分及时上报土建方，对偏差部位应剔凿或修补平整。工程分为四个立面进行抽查（南立面、北立面、东立面、西立面），每一个立面抽查三点，四个立面计12点。
2.2  根据图纸要求，在墙面弹出外门窗控制线等。
2.3  粘贴聚苯板
2.3.1  聚合聚苯颗粒保温板切割：用裁纸刀或手锯切割真金保温板，标准板面尺寸为1200mm×600mm，对角线及板厚误差±2mm，非标准板按实际需要的尺寸加工，尺寸允许偏差为±2mm，大小面垂直。
2.3.2  粘结砂浆配制：将聚合物粘结砂浆TS-221直接加水（1：0.21～0.24）搅拌均匀后静置3分钟再次搅拌即可。一次配制量以1小时内用完为宜，若使用中有过干现象出现，可适当加水再次搅匀使用。
2.3.3  面层为涂料作法采用点框法粘结聚合聚苯颗粒保温板，达到40 %的粘结面积，粘结将更牢固。
2.3.4  抹完粘结剂后，立即将板立起就位粘贴，粘贴时应轻揉、均匀挤压，并随时用托线板检查垂直平整，板与板间挤紧，碰头缝处不留粘结剂。粘贴真金保温板时应做到上下错缝，每贴完一块板，应及时清除挤出的粘结剂，板间不留间隙，如出现间隙，应用相应宽度的聚苯板填塞。阳角处相邻的墙面所粘聚苯板应交错连接
2.4   聚合聚苯颗粒保温板面层打磨
聚合聚苯颗粒保温板接缝不平处应用打磨抹子磨平，打磨动作宜为轻柔的圆周运动。磨平后应用刷子将碎屑清理干净。
2.5  抹面层砂浆TS-220铺贴玻纤网
2.5.1配制弹性抹面砂浆TS-220：将TS-220粉体加水（1：0.21～0.24）搅拌均匀，一次配制量以1小时内用完为宜，若使用中有过干现象出现，可适当加水再次搅匀使用。
2.5.2在真金保温板表面均匀涂抹一层配制好的抹面砂浆2～3㎜。
2.5.3铺贴网格布
门窗洞口如不靠膨胀缝，沿45度角方向各加一层400mm × 200mm箭形网格布进行加强，加强部位应于大面网格布下面(见附详图)。
2.5.4将大面网格布沿水平方向绷平，用抹子由中间向上、下两边将网格布抹平，将其压入底层抹面砂浆，网格布左右搭接宽度不小于100mm，上、下搭接宽度不小于80mm，不得使网格布皱褶，翘边，严禁出现网格布松弛不紧、错位、倾斜、网布外鼓、褶皱等现象。在阴阳角处还需局部加铺400mm网格布一道。
2.5.5保温层的完成
在网格布表面再抹一层抹面砂浆，抹灰厚度以盖住网格布为准，约1~2mm。
3、注意事项
3.1 TS-221粘结砂浆施工现场施工时，严禁添加任何其他材料物品，以保证产品质量稳定。
3.2 加水搅拌后的TS-221粘结砂浆、TS-220抹面砂浆应在2小时内用完，决不允许次日或干固后再次二次使用，以免影响质量效果。
3.3 外墙和外门窗口施工及验收完毕，基面达到《建筑工程质量检验评定标准》(GBJ301-88)中的要求。表面不平处应使用砂浆找平后方可施工
3.4 操作地点环境温度和基底温度不低于5℃；风力不大于5级，雨天不能施工。
四，市场现状
近年来，由于民用建筑保温材料引发的火灾事故和重大人身伤亡事件逐渐引发国家相关部门的高度重视，2009年9月25日公安部、住房与城乡建设部发文（公通字46号，详情见后附件），民用建筑外保温材料的燃烧性能宜为A级，且不应低于B2级。目前A级保温材料在国内的产量有限，每年只能提供7万立方米，就2012年统计全国施工面积却已达30亿平方米，按照每个A级保温材料厂年生产能力100万平米计算，全国需要建1800个生产厂，才能保证目前新建住房的需求。所以，依靠现有市场是远远不够的，可见外墙保温材料需求的市场很大。据统计，目前我国还有高层建筑162000多座，其中超高100米的超高层建筑就有1500余座，按照要求都需要外墙保温材料。这些建筑下一步也将面临保温层改造。由此可见，聚合聚苯颗粒保温板A级保温材料市场缺口极大，蕴藏着无限的商机，也势必带来巨大的投资效益。
五，前景分析
随着国内高层建筑保温材料标准的出台和大众节能环保意识的逐步强化，外墙聚合聚苯颗粒保温板（A级防火EPS保温板）应运而生，安全防火，性能优越，施工简易、性价比高、保温隔热等等一系列优势都将推进人们对它的应用，相信真金板将会如同雨后春笋般的萌芽、发展。
不燃聚苯板又称真金防火保温板是在传统的模塑聚苯乙烯泡沫板的基础上进行改良，从而达到A级阻燃效果的新型保温隔热材料。它不仅延续了传统EPS泡沫板导热系数小，保温隔热效果好，轻质等优点，并弥补了传统EPS泡沫板阻燃效果差的缺点，同时克服了市场上同类阻燃效果材料质量重、价格高的问题，是一种理想的保温隔热材料，具有广泛的市场需求。
产品特点

    ①容重轻,在160-180kg/m3左右;
    ②导热系数小,在0.060 W/m.k(38℃)以下，导热性能稳定;
    ③不透湿;
    ④吸水率小,0.2%左右;
    ⑤不燃烧;
    ⑥不霉变、腐蚀、不受鼠咬;
    ⑦抗压强度≥0.7MPa,抗折强度≥0.5Mpa;
    ⑧能耐酸性腐蚀(氟化氢除外);
    ⑨无毒,不含CFC(氟氯化炭)和HCFC(氢氟氯酸);
    ⑩物理化学性能稳定,尺寸稳定。

      可广泛用于民用建筑外墙和屋顶的绝热保温。由于泡沫玻璃质轻、防火、防水、无污染、不燃烧、寿命长(与建筑同样长寿命)等特点，加之人类对生存环境保护要求越来越高，聚合聚苯颗粒保温板是民用建筑理想的墙体绝热材料和屋面绝热材料。
   聚合聚苯颗粒保温板既是保冷材料又是保温材料，能适应深冷到较高温度范围等特点。同时它的重要价值不仅在于长年使用不会变质，而且本身又起到防火、防震作用。在低温深冷、地下工程、易燃易爆、潮湿以及化学侵蚀苛刻环境下使用时，不但安全可靠，而且经久耐用，被誉为“不须更换的永久性隔热材料”。所以被广泛应用于石油、化工、地下工程、造船、国防军工的隔热保温保冷和烟道内衬防腐工程。
